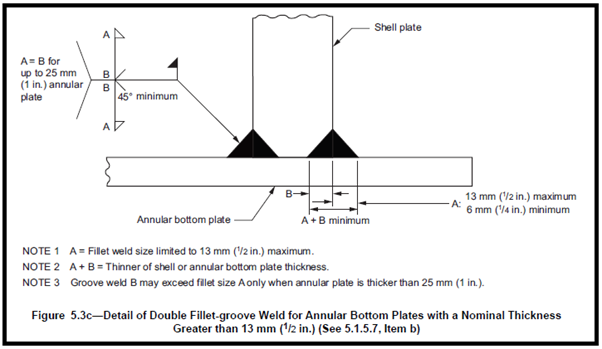

Shell to Bottom Fillet Welds for Storage Tank
1) Fillet Weld Size는 Maximum 13mm
2) A+B의 값이 Shell or Annular Plate 중 얇은 Thickness와 동일해야 함.
3) Annular Plate와 Shell Plate가 13mm 이상일 경우, B Welding을 위한 Shell Plate Groove가 필요함.
